金升阳IGBT驱动电源系列是专门为IGBT驱动器供电设计的专业驱动电源。产品具有定压及宽电压范围输入,输出具有过压保护、短路保护及自恢复等功能。产品可与我司QC系列驱动器配套使用,可广泛用于通用变频器、交流伺服驱动系统、不间断电源(UPS)、电焊机等。
系列标题 | 输入电压 | 隔离电压 | 封装形式 | 备注 | 工作温度 | 输出电压正(VDC) | 输出电压负(VDC) | 最大输出平均电流(mA) | 效率% | |
---|---|---|---|---|---|---|---|---|---|---|
QA121C2 | 12(±10%) | 3500VAC | SIP | 可持续短路保护 | -40~105℃ | 15 | -3.5 | 111/-111 | 81% | |
QAxx1 | 12,15,24(±5%) | 3000VAC | SIP7 | 可空载使用 | -40~105℃ | 15 | -8 | 120/-120 | 81% | |
QA01C | 15(±10%) | 3500VAC | SIP7 | 带输出短路保护 | -40~105℃ | 20 | -4 | 100/-100 | 83% | |
QA | 15(±3%) | 3000VAC | SIP7 | 两组隔离电源 | -40~105℃ | 15 | -8.7 | 80/40 | 80% | |

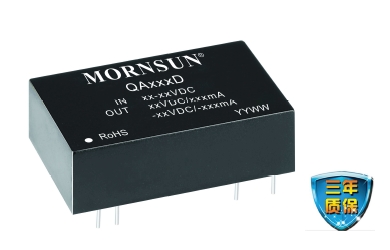

QAxxxD | 15(13.5~16.5) | 4000VAC | DIP | 输入欠压保护 | -40~85℃ | 15 | -9 | 200/-200 | 87% | |
QA151M | 15(13.5~16.5) | 3500VAC | SIP | 可持续短路保护 | -40~105℃ | 15 | -5 | 100/-100 | 80% |
